کابین آسانسور اولین جایی است که مسافران هنگام سوار شدن با آن روبهرو میشوند. بسیاری از افراد با قطعات و کارکرد آسانسور آشنا نیستند و فقط به فضای کابین آسانسور دقت میکنند. بنابراین علاوه بر مقاومت و امنیت به زیبایی ظاهری کابین آسانسور بسیار اهمیت داده میشود. در این مقاله قصد داریم به شما بگوییم کابین آسانسور چیست و انواع آن را بررسی کنیم.
کابین آسانسور چیست
در جواب سوال کابین آسانسور چیست باید گفته شود که کابین آسانسور همان اتاقک مستطیلی است که در چاه آسانسور معلق است و با حرکت عمودی خود مسافران را بین طبقات ساختمان جابهجا میکند. در واقع این کابین آسانسور است که به ما کمک میکند از طبقهای به طبقه دیگر منتقل شویم. امنیت کابین در حفظ جان مسافران بسیار تاثیرگذار است. کابین آسانسور در ابعاد و اندازه های مختلفی طراحی و ساخته میشود و طراحی محیط داخلی کابین با اجناس مختلف و طرح های متنوع صورت میگیرد.
بنابراین در طراحی آن باید با توجه به نوع پروژه به ظرفیت، اندازه، میزان رفت و آمد و کاربری آن دقت کرد. علاوه بر استحکام و ایمنی آسانسور طراحان باید به زیبایی ظاهری کابین نیز توجه کنند. البته از کابین آسانسور با توجه به نوع کاربری آن برای جابهجایی بار، خودرو، تخت در بیمارستانها نیز استفاده میکنند. بنابراین برای انتخاب کابین آسانسور باید موارد زیادی را در نظر بگیرید. کابین آسانسور مسافربر معمولا دارای ظرفیتی بین 4 تا 8 نفره ساخته میشود و کابینهای باربری با ظرفیت 10 تا 21 نفره تولید میشوند. متداولترین کابینهای آسانسور دارای ظرفیت 4 یا 6 نفره میباشند.
اجزاء کابین آسانسور
کابین آسانسور از بخشهای مختلفی تشکیل شده است که بعضی از آنها اجزاء اصلی کابین و برخی جزء لوازم جانبی آن محسوب میشوند. در ادامه قسمتهای مختلف کابین آسانسور را معرفی میکنیم.
یوک (چارچوب کابین)
همان چارچوب فلزی که کابین در آن قرار میگیرد را یوک مینامند. این چارچوب نگهدارنده کابین است و از فلزات مقاوم ساخته میشود. به همین دلیل به آن قاب نگهدارنده کابین نیز میگویند. یوک دارای چند تیر افقی، ستونهای عمودی و تیر ایمنی است که از برخورد کابین به دیواره چاه آسانسور جلوگیری میکند. چارچوب آسانسور باید به خوبی تنظیم شود تا بخاطر وزن مسافران داخل کابین دچار انحراف نشود.
درب کابین آسانسور
درب کابین یکی از اجزای اصلی کابین آسانسور است که از جان مسافران محافظت کرده و نمیگذارد آنها به دیواره چاه آسانسور در حال حرکت برخورد کنند. محل نصب درب کابین همان قسمت ورودی و خروجی مسافران میباشد. دربها در انواع مختلف دو لت، سه لت، اتوماتیک، نیمه اتوماتیک، تلسکوپی و… ساخته میشوند. این درب ها معمولا در عرض 60 تا 140 سانتیمتر و با ارتفاع 200 تا 252 سانتیمتر تولید میشوند.
بدنه کابین آسانسور
بدنه کابین شامل سقف یا سکو، کف و دیوارهها میباشد که از ورقههای فولادی ساخته میشود. دیوارههای کابین معمولا دارای ضخامت 1/5 سانتیمتر میباشند و نقش مهمی در حفاظت از مسافران دارند. سقف و کف کابین نیز هر دو با ضخامت 2 سانتیمتر ساخته میشوند. این دو قسمت از کابین آسانسور باید مقاوم و مستحکم باشند. سقف کابین باید حداقل وزن دو نفر را هنگام سرویس و تعمیرات به راحتی تحمل کند. کف نیز باید تحمل وزن مسافرین و بار را داشته باشد.
کفپوش کابین آسانسور
کفپوش کابین آسانسور معمولا از جنس پارکت، لمینت، pvc، سنگ معرق یا ساده طراحی میشود. طراحی و متریال مورد استفاده برای ساخت کفپوش باید توانایی تحمل وزن مسافران را داشته باشد. کفپوشهای پی وی سی به خاطر مقاومت بالا و شستشوی آسان از انواع کفپوشهای پرطرفدار میباشند. برای کفپوشهای سنگی هم میتوان از گرانیت و مرمریت استفاده کرد.
سقف کابین
این بخش از کابین یکی از قسمتهای آن است که یکی از اهداف ساخت آن زیباسازی فضای داخل آسانسور میباشد. سقف کابین از مواد مختلفی مانند فرمیکا، ورق کامپوزیت، استیل یا انواع طلق تولید میشود و برای ساخت سقف کابینهای مدرن معمولا از ورقهای کامپوزیت بسیار زیبا و مدرن استفاده میکنند. این ورقها فضایی شیک و خاص را داخل اتاقک آسانسور ایجاد میکنند.
دیواره کابین
یکی از بخشهایی که موجب زیبایی فضای داخل آسانسور میشود دیوارههای آن است و از جنسهای مختلفی ساخته میشود. معمولاً دیوارههای کابین از جنس استیل، کامپوزیت، ورق گالوانیزه و در بعضی موارد شیشه یا پانوراما تولید میشوند. برخی از کابین ها نیز دارای دیواره ای از جنس ام دی اف هستند. دیوارههای استیل دارای وزن کم و مقاومت بالایی هستند، بنابراین بیشترین میزان استفاده را به خود اختصاص میدهند.
برخی از دیوارهها که از جنس ورق گالوانیزه ساخته میشوند دارای مقاومت بالایی هستند و برای آسانسورهای مخصوص حمل اثاثیه کاربرد دارند. دیوارههای شیشهای نیز برای ساختمان های مجلل و شیک مورد استفاده قرار میگیرند. بعضی از آن ها دارای دیواره تخت و برخی دیگر دارای دیوارههای شیشهای نیم دایره هستند. یکی از پرکاربردترین دیوارهها همان دیوارههای ام دی اف میباشند که هم به راحتی تمیز میشوند و هم تنوع رنگی بالایی دارند.
پنل شستی
پنل شستی کابین همان صفحهای است که دکمههای آسانسور بر روی آن نصب میشوند. این پنل علاوه بر کاربردهایی که دارد، بر زیبایی کابین نیز تاثیرگذار است. بنابراین باید در انتخاب آن دقت کرد و کیفیت و زیبایی آن را همزمان در نظر گرفت.
آینه کابین
معمولاً در انواع کابین اسانسور از آینههایی با ابعاد، طرحها و رنگهای مختلف استفاده میشود. یکی از مهمترین دلایل نصب آینه در کابین آسانسور بزرگتر جلوه دادن فضای داخلی کابین میباشد. همچنین از بین بردن اضطراب مسافران و ترس از فضای بسته از دیگر دلایل نصب آینه میباشد. هنگام نصب آینه در داخل کابین باید به موارد استاندارد توجه شود، چرا که ممکن است باعث بروز حوادث ناگواری شود.
دستگیره کابین
دستگیره کابین آسانسور جز بخشهای فرعی اتاقک آسانسور است که مسافران میتوانند با استفاده از آن داخل آسانسور تعادل خود را حفظ کنند. معمولاً افراد سالمند و یا افرادی که توانایی ایستادن ندارند، میتوانند از دستگیره کابین کمک بگیرند. جنس دستگیره کابین معمولاً از پروفیل استیل است و دارای دو نوع روکار و توکار می باشد. دستگیره کابین دارای طراحیهای مختلفی مانند گرد و مستطیل است.
هواکش کابین
هواکش همانطور که از نام آن پیداست، برای تهویه هوای داخل کابین مورد استفاده قرار میگیرد. معمولاً محل قرارگیری هواکش کابین در قسمت سقف است تا بتواند هوای داخل و بیرون کابین را به گردش در بیاورد و به حد مطلوب برساند.
فتوسل (چشمی آسانسور)
فتوسل یا همان چشمی آسانسور یکی از اصلیترین قطعاتی است که در درب اتوماتیک آسانسور به کار میرود. با استفاده از فتوسل در مواقعی که مانع یا فردی بین درب قرار گرفته باشد، از بسته شدن درب جلوگیری میگردد.

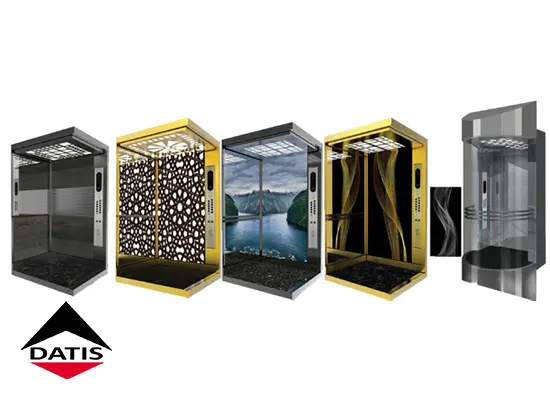

انواع کابین آسانسور
حال که دانستید کابین آسانسور چیست و چه کارایی دارد قصد داریم در ادامه به معرفی انواع کابین آسانسور بپردازیم.
کابین پانوراما
معمولا برای ساخت کابین پاناروما از شیشه لمینت استفاده میکنند. به دلیل زیبایی ظاهری این نوع کابین بیشتر در مراکز تجاری و تالارها مورد استفاده قرار میگیرد.
کابین فرمیکا
کابین فرمیکا از نظر ظاهری به کابینهای ساخته شده از جنس ام دی اف بسیار شبیه میباشد. قیمت این کابینها نسبت به سایر انواع آن ارزانتر است و پوشش داخلی آنها از جنس فرم است.
کابین گالوانیزه
این کابین نسبت به سایر انواع کابین دارای مزایای زیادی است. مقاومت بالا، امکان طراحی کابین در ابعاد بزرگتر و قیمت مقرونبهصرفه از جمله مزایای آن میباشد. این کابینها معمولاً از ورقههای نازک گالوانیزه ساخته میشوند و کف آنها را با پارکت میپوشانند.
کابین تمام استیل
این نوع کابین از استیل ضد زنگ و ضد خش ساخته شده است و دارای استحکام و مرغوبیت بالایی است. کابین تمام استیل دارای قیمت بالاتری نسبت به سایر انواع دیگر است و بیشتر در ساختمانهای تجاری و اداری مورد استفاده قرار میگیرد. کابینهای آسانسور ترک از ورق استیل طلایی ساخته میشوند که دارای محبوبیت بالایی است و البته قیمت آن نیز گران میباشد.
کابین نیمه استیل
در ساخت کابینهای نیمه استیل علاوه بر استیل مواد دیگری مانند ام دی اف یا فرمیکا نیز کاربرد دارند. محبوبیت این کابینها به خاطر جذابیت ظاهری آنها میباشد.
کابین ام دی اف
برای طراحی و ساخت این کابینها از ام دی اف نسوز استفاده میکنند. این کابینها بیشتر در ساختمانهای مسکونی کم جمعیت کاربرد دارند. کابینهای ام دی اف قابل شستشو هستند و تمیز کردن آن ها بسیار ساده است.
قیمت کابین آسانسور
قیمت کابین آسانسور تحت تاثیر عوامل متعددی قرار دارد که هریک به طور مستقیم یا غیر مستقیم بر هزینه نهایی کابین آسانسور موثر هستند. در ادامه به بررسی مهمترین عوامل موثر بر قیمت آسانسور میپردازیم:
1- ابعاد و ظرفیت کابین آسانسور
هرچه ابعاد کابین بزرگتر باشد به طبع نیاز به متریال و زمان ساخت بیشتری وجود دارد و این امر هزینه ساخت و قیمت کابین را افزایش میدهد. برای مثال، کابینهای 4، 6، و 8 نفره از پر فروشترین گزینهها هستند که بسته به طراحی و جنس، قیمتهای متفاوتی دارند.
2- جنس متریال کابین آسانسور
جنس دیوارهها، کف، سقف و درب کابین بر قیمت آن تأثیر مستقیم دارد. استفاده از متریالهای باکیفیت مانند استیل ضدزنگ، شیشه سکوریت یا MDF با روکشهای خاص، هزینه ساخت را افزایش میدهد.
3- طراحی و تزیینات داخلی کابین
طراحی داخلی کابین؛ شامل نوپردازی کابین، نصب آینه، دستگیره و دکمهها و دیگر تزیینات آسانسور بر زیبایی آن موثر هستند. هرچه تزیینات داخل کابین لوکستر باشد قیمت تمام شده آن نیز افزایش مییابد. آسانسورهای هتل، ساختمانهای لوکس هم معمولا طراحیهای خاص و گرانتری دارند.
4- نوع درب کابین آسانسور
نوع درب کابین مانند دربهای اتوماتیک یا نیمه اتوماتیک بر قیمت کابین آسانسور تاثیر گذارند. دربهای اتوماتیک معمولا گرانتر هستند و نیاز به سیستمهای پیچیدهتری دارند.
5- تجهیزات ایمنی و فناوریهای پیشرفته
استفاده از سیستمهای ایمنی پیشرفته مانند ترمزهای ایمنی، سیستمهای ضدآتش، تهویه مطبوع و سیستمهای هوشمند قیمت کابین آسانسور را افزایش میدهد.
مشخصات فنی و ویژگیهای کابین آسانسور
| عنوان ویژگی | توضیحات |
| ظرفیت | ۳ تا ۱۳ نفر (۲۳۰ تا ۱۰۰۰ کیلوگرم) |
| ابعاد استاندارد | بسته به ظرفیت و نوع کاربری (مثلاً ۱۱۰×۱۴۰ یا ۱۱۰×۲۱۰ سانتیمتر) |
| جنس دیوارهها | استیل ضدزنگ، MDF، فرمیکا، شیشه سکوریت |
| نوع درب | اتوماتیک (تلسکوپی یا سانترال)، نیمهاتوماتیک |
| طراحی داخلی | نور مخفی، آینه، دستگیره، کفپوش PVC یا سنگ، سقف دکوراتیو |
| سیستم تهویه | فن تهویه یا هواکش برقی |
| پنل فرمان داخل کابین | کلیدها، نمایشگر LED/LCD، آلارم اضطراری، قابلیت لمسی |
| ایمنی | سنسور درب (فتوسل)، دکمه اضطراری، استاندارد EN 81 |
| کف کابین | PVC ضدسایش، استیل، موکت صنعتی، یا سنگ |
| سقف کابین | سقف دکوراتیو با نور LED، مقاوم در برابر رطوبت |
چک لیست فنی سرویس کابین آسانسور
- درب کابین: بررسی عملکرد صحیح باز و بسته شدن، تنظیم لولاها، بررسی سنسورهای ایمنی
- پنل فرمان داخلی: عملکرد دکمهها، نمایشگر طبقات، آلارم اضطراری
- کف و دیوارهها: بررسی سلامت کفپوش، دیوارهها، آینه و دستیگرهها
- سیستم تهویه: عملکرد فن تهویه و تمیز بودن فیلترها
- روشنایی داخلی: عملکرد چراغها و نورپردازی
- ریلها و راهنماها: بررسی روانکاری ریلها و سلامت راهنماها
- سیستم تعلیق: برررسی کابلها و قرقرهها و سیستم تعلیق برای اطمینان اط سلامت و عملکرد صحیح
طراحی کابین آسانسور
همانطور که گفته شد طراحی کابین آسانسور یک کار حساس است که نیاز به تخصص و تجربه بالایی دارد. برای طراحی کابین آسانسور باید فاکتورهای زیادی را در نظر گرفت. تیم ماهر و متخصص ما در شرکت آسانسور داتیس آرمان فراز با توجه به نیاز و نوع پروژه حرفهایترین طراحیها را برای شما انجام میدهند.
تیم ما انواع مختلف کابین آسانسور در ابعاد و اندازههای مختلف را همراه با نکات ایمنی و استاندارد ساخت کابین آسانسور را در کمترین زمان ممکن طراحی میکند. اگر به دنبال یک شرکت آسانسور معتبر در تهران جهت طراحی کابین آسانسور هستید با شماره 26375374-021 یا با شماره همراه 09121383261 تماس بگیرید و از کارشناسان مجموعه ما مشاوره رایگان دریافت نمایید.
