قفل درب آسانسور یکی از اجزای آسانسور است که در حفظ ایمنی مسافران نقش مهمی دارد. بسته نگه داشتن درب آسانسور در تمام طول مسیر حرکت آن وظیفه قفل درب آسانسور است. استفاده از این قطعه برای جلوگیری از حوادثی همچون باز شدن درب آسانسور، سقوط افراد به درون چاه و یا برخورد کردن قسمتی از بدن مسافران با دیواره‌های چاه ضروری است. در این مقاله قصد داریم توضیح دهیم که قفل درب آسانسور چیست و نحوه عملکرد آن چگونه است.

قفل درب آسانسور چیست؟

قفل درب آسانسور همانطور که ذکر شد وظیفه محکم کردن درب آسانسور را بر عهده دارد تا در هنگام حرکت آسانسور، درب کاملا بسته بماند و در حرکت کابین اختلالی به وجود نیاید. آسانسوری را در نظر بگیرید که دارای قفل درب نمی‌باشد. در این صورت کابین آسانسور در هر طبقه که باشد درب‌های طبقات به راحتی و با فشار دست باز می‌شوند. حضور این قطعه در ساختمان‌هایی با ترافیک بسیار بالا برای حفظ سلامت و امنیت افراد به خصوص سالمندان و کودکان بسیار مهم است. همچنین ممکن است افراد نتوانند از حضور یا عدم حضور کابین آسانسور در طبقه اطمینان حاصل کنند و در زمان نادرست درب آسانسور را باز کنند.

با توجه به تغییراتی که در طول سال‌ها در ساختار آسانسور و درب‌ها به وجود آمده است، قفل درب آسانسور نیز نسبت به نوع کاربری آسانسور متفاوت می‌باشد. درب آسانسور لولایی که برای طبقات استفاده می‌شود، درب نیمه اتوماتیک آسانسور که فقط برای کابین و درب تمام اتوماتیک آسانسور که برای درب طبقات و کابین مورد استفاده قرار می‌گیرد.

بنابراین برای انتخاب قفل درب آسانسور باید نوع درب و مدل آن را بدانید. لازم به ذکر است که قفل آسانسور بر روی درب خروجی نصب می‌شود. در حال حاضر انواع قفل درب آسانسور در دو نوع قفل برقی درب آسانسور و قفل مکانیکی درب آسانسور طراحی می‌شود.

تاریخچه قفل درب آسانسور

در سال‌های قبل بین سال 1940 تا 1960 قفل درب آسانسور تحت عنوان قفل شیندلری در بازار موجود بود. این قفل یکی از قدیمی‌ترین قفل‌ها است که با کلید دو گوش باز می‌شد و در ابتدا فقط به عنوان قفل درب لولایی آسانسور مورد استفاده قرار می‌گرفت. در کلیدهای دو گوش، قسمتی که با قفل درب آسانسور درگیر می‌شود به شکلی میله‌ای و تخت طراحی شده و در انتهای آن، دو زبانه وجود دارد که دقیقا با حفره‌های موجود بر روی قفل شباهت دارند.

همچنین برخی از قفل درب‌های آسانسور قدیمی دارای کلید‌های پلاستیکی هستند که می‌توانند برای انواع درب آسانسور استفاده شوند. امروزه برای باز کردن قفل درب آسانسور از کلیدهای سه گوش استفاده می‌شود. کلیدهای دیگری نیز با اسامی کلید 300، کلید 400 ، کلید 500، کلیدهای استوانه‌ای شیاردار و کلیدهای قفل درب سیلندری وجود دارند اما به اندازه کلیدهای سه گوش پرکاربرد نیستند.

نحوه عملکرد قفل درب آسانسور

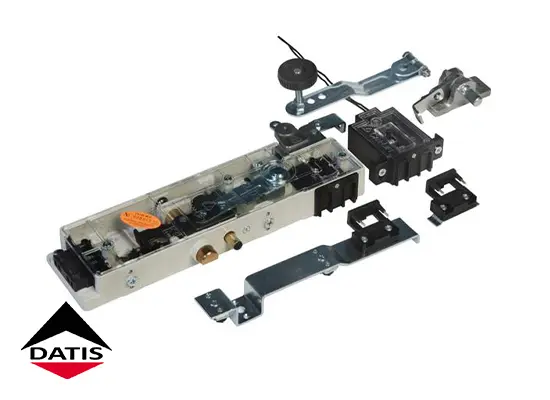

نحوه عملکرد قفل درب آسانسور و مکانیزم آن به گونه‌ای طراحی شده است که از جان افراد محافظت کند و ایمنی آسانسور را بالا ببرد. این قطعه از یک ضامن، زبانه، بازویی و دو میکروسوئیچ تشکیل شده است. نحوه عملکرد قفل درب آسانسور بدین صورت است که میکروسوئیچ که معمولا می توانید آن ها را روی چارچوب درب مشاهده کنید، در زمان بسته شدن درب کابین در طبقات، توسط پلاتین نصب شده بر روی درب جذب می‌شود و باعث ایجاد مدار فرمان برق آسانسور می شود.

در این حین میکروسوئیچ دیگری که برای ضامن قفل درب در نظر گرفته شده است، زمانی که کابین آسانسور به طبقه مورد نظر می‌رسد، اتصال بین پلاتین و قفل درب را قطع می‌کند تا بتوان مجددا درب طبقه را باز کرد. در مرحله بعد نیاز است تا یک ضربه به اهرم قفل وارد شود. این کار توسط کمان و با استفاده از جک روغنی که از قبل تحت فشار قرار گرفته و اکنون باز می شود، انجام خواهد شد.‌ سپس مسافران می‌توانند درب لولایی آسانسور را با فشار دادن باز کنند و از آن خارج شوند.

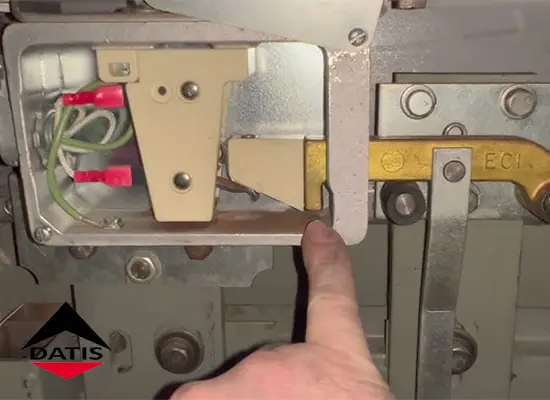

نحوه تنظیم قفل درب آسانسور

حال که دانستید قفل درب آسانسور چیست و نحوه عملکرد آن چگونه است، بهتر است با نحوه تنظیم و یا رگلاژ آن نیز آشنا شوید. زمانی که درب یا قفل آن تعمیر شود می‌بایست مورد تنظیم مجدد قرار گیرد. البته تکنسین آسانسور در هنگام سروریس و نگهداری آسانسور به صورت دوره‌ای گاهی در صورت نیاز به تنظیم مجدد قفل درب آسانسور می‌پردازد.

در هنگام تنظیم قفل درب آسانسور برق قطع است و سرویس‌کار باید از داخل چاله آسانسور به قفل دسترسی پیدا کند. سپس پوشش مجموعه اجزای قفل برداشته می‌شود و تکنسین قطعات آن را بررسی می‌کند. گاهی ممکن است تنها با رگلاژ یا تنظیم چند پیچ مشکل حل شود. بسته به نوع آسانسور رگلاژ ممکن است متفاوت انجام شود. گاهی اوقات نیاز است تکنسین به استانداردهای دیگر که مربوط به فواصل قطعات است هم توجه کند.

مزایا و معایب استفاده از قفل درب آسانسور

وجود قفل درب آسانسور دارای مزایای زیادی است که به شکل قابل توجهی امنیت و ایمنی کاربران را در آسانسور بالا می‌برد. از طرفی استفاده از آن نیز معایبی دارد که در ادامه به بررسی آنها می‌پردازیم.

سیستم مانیتورینگ قفل درب آسانسور چیست؟

مدار کنترل‌کننده در این قطعه بسیار ساده عمل می‌کند. ریزپردازنده‌ها باید قبل از حرکت کابین آسانسور از بسته بودن درب مطمئن شوند. در غیر این صورت فرمان عدم حرکت آسانسو را منتقل می‌کنند. برای باز کردن قفل از غلتک و چرخ استفاده می‌شود و باید میزان استقامت قفل تا 1000 نیوتن و یا بیشتر باشد. هنگامی که آسانسور به ایستگاه یا طبقه مدنظر می‌رسد اپراتور درب توسط تعدادی درایور مکانیکی هدایت می‌شود.

سپس از میله درب برای هدایت غلتک و چرخ و باز کردن قفل درب استفاده می‌­شود و درب را می‌­کشد تا باز شود. مگنت­‌های میکروسوئیچ که روی درب آسانسور قرار دارند، با بسته شدن درب وارد عمل می‌شوند. در واقع با بسته شدن درب طبقه به کمک پلاتینی که روی درب نصب شده است، مگنت پل شده و مدار برق فرمان آسانسور را متصل می­‌کند. می‌توان از کلید مثلثی نیز برای باز کردن درب آسانسور در شرایط غیرعادی و اضطراری همچون گیر افتادن مسافران درون کابین استفاده کرد. البته افراد غیرحرفه ای مجاز به استفاده از آن نیستند.

کلام آخر

در این مقاله شرح دادیم که قفل درب آسانسور چیست و نحوه عملکرد آن چگونه است. از آنجایی که این قطعه در حفظ امنیت مسافران نقش حیاتی دارد، باید همیشه از عملکرد صحیح آن مطمئن بود. بنابراین نیاز است که از یک شرکت معتبر آسانسور بخواهید تا به صورت دوره‌ای سرویس و نگهداری آسانسور ساختمان شما را انجام دهند تا از سالم بودن قفل درب آسانسور اطمینان حاصل کنید. شرکت آسانسور داتیس با سال‌ها تجربه در این زمینه آماده ارائه خدمات مربوط به آسانسور می‌باشد. کافی است با شماره 26375374-021 تماس حاصل نمایید و از متخصصین مجموعه ما مشاوره رایگان دریافت کنید.
