ریل آسانسور یا ریل راهنما یک قطعه فلزی و از مهم‌ترین اجزای آسانسور است. ریل آسانسور در حفظ ایمنی کاربران و عملکرد صحیح آسانسور نقش حیاتی دارد. این روزها آسانسور یک وسیله پرکاربرد در ساختمان‌ها است که افراد زیادی در طول روز با آن جابه‌جا می‌شوند. بنابراین شناخت اجزای آن و توجه به کیفیت ساخت قطعات آسانسور یک امر ضروری است. ما در این مقاله قصد داریم به بررسی ریل آسانسور و انواع آن بپردازیم پس تا انتهای مقاله با ما همراه باشید.

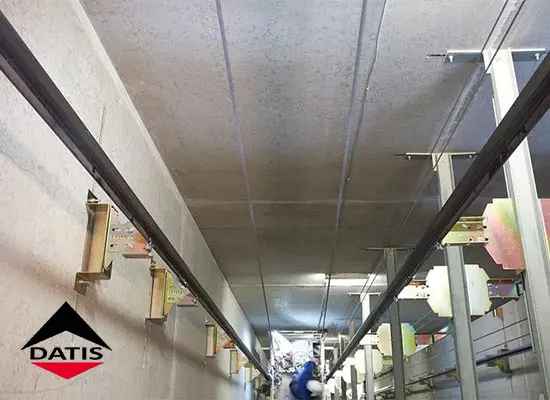

ریل آسانسور چیست و چه کارایی دارد؟

ریل راهنما یکی از قطعات آسانسور است که سطح مقطعی T شکل دارد و وظیفه آن هدایت حرکت کابین می‌باشد. در واقع ریل راهنما از حرکت جانبی و لرزش آسانسور در هنگام جابه‌جایی جلوگیری می‌کند. ریل‌های آسانسور بصورت عمودی و در جهت حرکت کابین به دیواره‌های چاه متصل می‌شوند و با ایجاد مسیری مستقیم و بدون انحراف نقش مهمی در حفظ ایمنی و ثبات آن ایفا می‌کنند. بنابراین باعث حرکتی بدون لرزش و روان در کابین آسانسور می‌شوند. این خصوصیت ریل راهنما در ساختمان‌های بلند و آسانسورهایی با سرعت بالا اهمیت زیادی پیدا می‌کند.

از طرفی با توجه به اینکه عملکرد ترمز ایمنی اضطراری (پاراشوت) به ریل‌های راهنما وابسته می‌باشد، ریل آسانسور نقش زیادی در افزایش ایمنی آسانسور بازی می‌کند. در صورت بروز هر گونه نقص فنی در آسانسور ترمز اضطراری وارد عمل شده و از سقوط کابین جلوگیری می‌کند. با توجه به اهمیت کارایی ریل آسانسور و برای اینکه بتواند بارهای دینامیکی و استاتیکی را به خوبی تحمل کند باید از مواد باکیفیت و با رعایت استانداردهای لازم ساخته شود. همچنین این قطعات باید در برابر تغییرات دما، سایش و خوردگی مقاوم باشند.

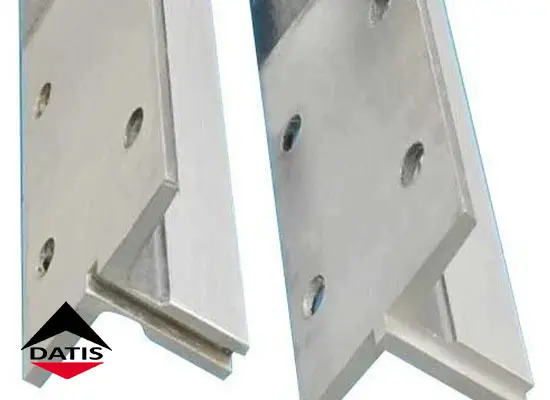

مشخصات فنی ریل آسانسور

ریل آسانسور معمولا از جنس فولادی بسیار مقاوم و قوی است و شکل ظاهری آن در سطح جهانی بصورت T می‌باشد. برای نامگذاری ریل‌ها از یک عدد در کنار حرف T استفاده می‌کنند. طول ریل آسانسور به نوع و گرید آسانسور بستگی دارد. متداول‌ترین ریل‌های آسانسور معمولا دارای 5 متر طول هستند که برای آسانسورهایی با سرعت 1.6 متر بر ثانیه مناسب می‌باشند. در ابتدا و انتهای ریل‌ها 4 سوراخ جهت اتصال آنها به دیگر وجود دارد.

برای نصب ریل‌ها از 8 عدد پیچ و یک صفحه هم ضخامت با ریل‌ها استفاده می‌کنند. همچنین در انتهای همه ریل‌ها برای اینکه بتوانند به یکدیگر متصل شوند یک نر و مادگی وجود دارد. این ویژگی در همه ریل‌ها از هر برندی که باشند مشترک است. برای اینکه حرکت آسانسور بدون لرزش و صدا باشد می‌بایست ریل‌ها صاف و صیقلی باشند. ریل راهنما بر اساس استانداردهای جهانی به دو روش کشش سرد و ماشین‌کاری تولید می‌شوند که در ادامه مقاله به شرح مراحل تولید ریل آسانسور می‌پردازیم.

انواع ریل آسانسور

ریل آسانسور دارای انواع مختلفی است که با توجه به ظرفیت آسانسور و مشخصات پروژه انتخاب می‌شوند. در ادامه انواع ریل آسانسور را معرفی می‌کنیم.

ریل تقویت شده

این نوع ریل آسانسور در آسانسورهای بزرگ و شهری کاربرد دارد. برای افزایش استحکام و پایداری بخش‌هایU  شکلی در این نوع ریل دیده می‌شود.

ریل پیچشی

در ریل‌های پیچشی کابین آسانسور با حرکت چرخشی و پیچشی جابه‌جا می‌شود. این نوع ریل‌ها دارای طراحی خاصی هستند و در آسانسورهای باربری متوسط و کوچک کاربرد دارند. در واقع مناسب آسانسورهایی هستند که نیاز به حرکتی نرم و بدون تکان می‌باشند.

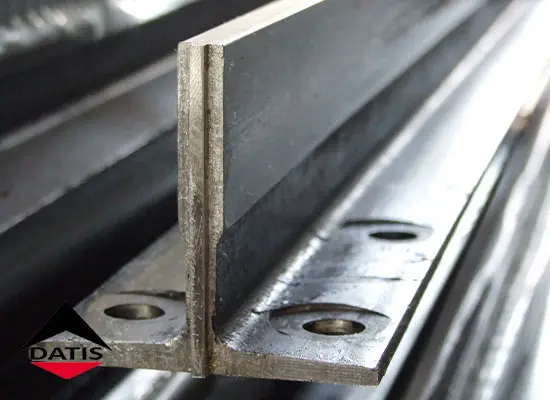

ریل خطی

ریل خطی از متداول‌ترین انواع ریل آسانسور می‌باشد که بصورت خطی و مستقیم طراحی شده است. این نوع ریل از نظر ظاهری T شکل است و از فولاد ساخته شده است. ریل خطی دارای بخش‌های متحرک و ثابتی است که برای آسانسورهای عمودی و افقی کاربرد دارد. از این نوع ریل برای آسانسورهای ساختمان‌های بلند و با سرعت بالا استفاده می‌کنند.

ریل تسمه‌ ای

در ریل تسمه ای به جای سیم بکسل از تسمه فولادی یا کامپوزیتی برای حرکت آسانسور استفاده می‌شود. این نوع ریل برای آسانسورهای خانگی و کوچک مناسب است. ریل تسمه ای به دلیل داشتن انعطاف‌پذیری بالا و پایین بودن وزن در بعضی از طراحی‌های مدرن مورد استفاده قرار می‌گیرد. این نوع ریل سایش و خوردگی را کاهش داده و کارایی آسانسور را افزایش می‌دهد.

ریل هیدرولیک

یکی دیگر از انواع ریل آسانسور ریل هیدرولیک می‌باشد که به طور خاص برای آسانسورهای هیدرولیک طراحی شده است. در این نوع آسانسور کابین با فشار مایع هیدرولیک جابه‌جا می‌شود. از این نوع آسانسور برای ساختمان‌های کم ارتفاع استفاده می‌کنند.

اجزای ریل آسانسور

همانطور که گفته شد ریل آسانسور در شاخه‌های 5 متری به فروش می‌رسد. سپس ریل‌ها به یکدیگر پیچ و مهره می‌شوند و مسیری یکپارچه را برای حرکت کابین در کنار وزنه تعادل می‌سازند. برای اینکه از انحراف ریل آسانسور در مسیر پیشگیری شود از وسیله‌ای به اسم شابلون ریلی استفاده می‌کنند. از آنجایی حرکت بسیار نرم و کم‌صدای ریل آسانسور مهم است نیاز است تا سطح آن روغنکاری شود. به همین منظور روغندانی در بالای کابین آسانسور تعبیه شده است تا در زمان سرویس و نگهداری روغن آن چک شود و در صورت کم بودن آن، مخزن را شارژ کنند. یکی دیگر از اجزایی که در حرکت کابین و وزنه تعادل بر روی ریل نقش دارد، کفشک آسانسور است.

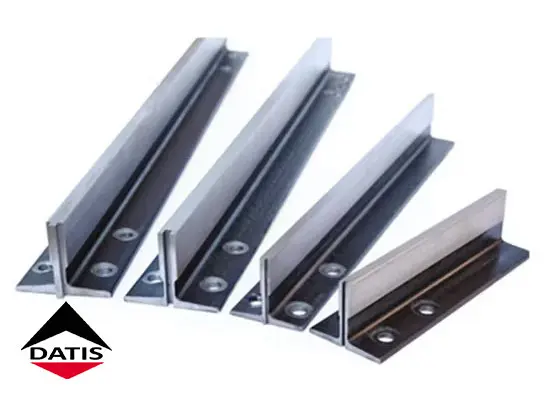

انواع ریل آسانسور از نظر سایز

برای تولید و ساخت ریل آسانسور باید معیارهای مختلفی مانند سرعت آسانسور، ارتفاع و… را در نظر گرفت. بنابراین ریل آسانسور را با توجه به عوامل مختلف به سایزهای متفاوتی دسته‌بندی کرده‌اند.

ریل T5 از این ریل آسانسور برای آسانسورهایی با ظرفیت 4 نفر، ارتفاع 15 متر و سرعت نسبتا کم حدود 1 متر بر ثانیه استفاده می‌کنند.

ریل T9: این ریل‌ها برای آسانسورهایی با ظرفیت 7 نفر، ارتفاع 30 متر و سرعت 1.2 متر بر ثانیه کاربرد دارند.

ریل T16: این سایز از ریل آسانسور برای کابین‌هایی با ظرفیت 12 نفر، ارتفاع بیشتر از 50 متر و سرعت 1.6 متر بر ثانیه مناسب است. این نوع آسانسورها را می‌توانید در بیمارستان‌ها مشاهده کنید.

ریل T12: این ریل‌ها را برای آسانسورهایی با ظرفیت بیشتر از 12 نفر، ارتفاعی بالای 50 متر و سرعتی بیشتر از 1.6 متر بر ثانیه استفاده می‌کنند.

مراحل تولید ریل آسانسور

ساخت ریل آسانسور دارای مراحل پیچیده و زیادی است که می‌بایست با دقت تمام انجام شوند. ریل آسانسور را بر طبق استانداردهای جهانی به دو روش می‌سازند.

• ساخت ریل به روش کشش سرد
• ساخت ریل به روش ماشین کاری

آماده سازی مواد اولیه: مواد اولیه برای تولید ریل آسانسور معمولا فولاد می‌باشد. فولاد انتخابی برای ساخت ریل باید دارای خواص مکانیکی مناسب جهت تحمل بارهای استاتیکی و دینامیکی باشد.

نوردکاری: در مرحله نوردکاری فولاد را بصورت صفحات بزرگ به کارخانه تولید ریل آسانسور منتقل می‌کنند و در آنجا توسط دستگاه‌های نورد، فولاد را به شکل و ابعاد مورد نظر در می‌آورند. نوردکاری به دو صورت گرم و سرد قابل انجام است.

• نورد سرد: در این روش فولاد را در دمای اتاق تحت فشار قرار داده و شکل می‌دهند. این روش استحکام و دقت ابعادی ریل‌ها را بالا خواهد برد.
• نورد گرم: در روش نورد گرم، فولاد در دمای بالا شکل داده می‌شود که این روش انعطاف‌پذیری بیشتری به فولاد می‌دهد. این روش مناسب تولید ریل‌های ضخیم‌تر می‌باشد.

در ساخت ریل به روش ماشین کاری، پس از انجام مرحله نورد، توسط ماشین کاری لایه‌هایی از روی ریل برداشته می‌شود تا ریل صاف و صیقلی گردد.

همچنین مقاومت ریل‌هایی که از جنس فولاد سرد ساخته می‌شوند بیشتر از از ریل‌هایی است که از جنس فولاد گرم تولید می‌گردند.

خمکاری: در این مرحله ریل‌های نورد شده توسط دستگاه‌های خمکاری به شکل T درمی‌آیند. مرحله خمکاری نیاز به دقت بالایی دارد زیرا ممکن است ریل‌ها ترک بخورند و یا ناخواسته تغییر شکل دهند.

جوشکاری: در مرحله جوشکاری برای بالا بردن استحکام و پایداری ریل‌ها، قطعات مختلف به یکدیگر متصل می‌شوند. باید برای جوشکاری ریل‌های آسانسور از روش‌های مناسب استفاده کرد تا مانع ایجاد ترک و نقص‌های حاصل از جوشکاری شد.

تمیزکاری: پس از انجام مراحل خمکاری و جوشکاری ریل‌ها را تمیزکاری می‌کنند تا سطح آنها از هر گونه روغن، گرد و غبار و زنگ‌زدگی پاک شود. برای انجام این کار معمولا از سنباده، مواد شیمیایی و تجهیزات صنعتی استفاده می‌کنند.

پوشش دهی:  برای اینکه از ریل‌ها در برابر خوردگی و زنگ‌زدگی محافظت شود از پوشش‌های ضد زنگ استفاده می‌کنند. این پوشش می‌تواند با گالوانیزه کردن و یا استفاده از پوشش‌های پودری انجام شود. حتی ممکن است گاهی ریل‌ها را رنگ‌آمیزی کنند تا در برابر عوامل محیطی مقاوم شوند.

کنترل کیفی: بعد از اینکه مراحل تولید به پایان رسید، ریل‌های راهنما به دقت مورد بازرسی قرار می‌گیرند. در این مرحله ابعاد، استحکام، جوش‌ها و سطح ریل‌ها بررسی می‌شوند تا از مطابقت آنها با استانداردهای صنعتی مطمئن شوند.

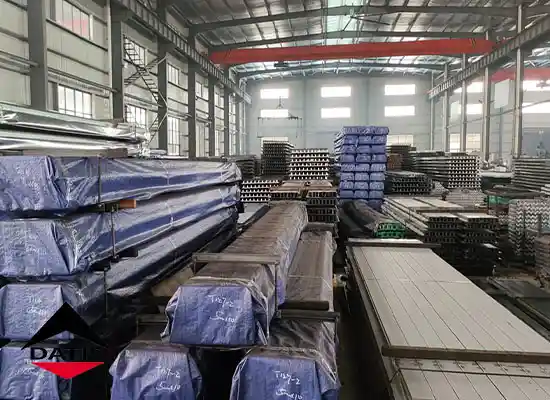

بسته‌بندی و حمل: در آخرین مرحله از تولید ریل آسانسور، آنها را بسته‌بندی کرده و به مقصد ارسال می‌کنند. برای جلوگیری از آسیب‌های احتمالی ریل‌ها می‌بایست به دقت حمل شوند.

نحوه انتخاب ریل آسانسور

فاکتورهای زیادی در انتخاب و خرید ریل آسانسور تاثیرگذار هستند. شما می‌بایست با توجه به مشخصات فنی سیستم آسانسور مانند ظرفیت کابین، سرعت آسانسور و ارتفاع کل چاه آسانسور ریل‌های مناسب را انتخاب کنید. قبل از خرید دقت کنید که سطح ریل کاملا هموار و صاف باشد تا هنگام حرکت کابین دچار لرزش نگردد. این نکته را نیز در انتخاب ریل آسانسور در نظر بگیرید که ریلی که از فولاد سرد ساخته شده است دارای مقاومت بیشتری است بنابراین قیمت بالاتری نیز دارد. از آنجایی که ریل راهنما نقش مهمی در حفظ ایمنی کاربران آسانسور ایفا می‌کند، باید در انتخاب برند و کیفیت آن دقت کنید.

انتخاب شرکتی معتبر در این زمینه می‌تواند امنیت، کیفیت و طول عمر آسانسور ساختمان شما را تضمین کند. شرکت آسانسور داتیس یکی از با سابقه‌ترین شرکت‌ها در زمینه واردات قطعات آسانسور از جمله ریل آسانسور می‌باشد. ریل‌های آسانسور وارداتی این شرکت همگی از برندهای معروف بین المللی مانند مونته فرو چین (MF) می‌باشند که بر طبق استانداردهای جهانی صنعت آسانسور تولید شده‌اند. همچنین قیمت ریل آسانسور در شرکت ما بسیار منصفانه و مناسب است، بنابراین می‌توانید با اطمینان از قیمت و کیفیت از مجموعه ما خرید کنید. فقط کافی است فرم خدمات مجموعه داتیس را پر کنید تا در اسرع وقت با شما تماس بگیریم.

برند ریل MF چین (مونته فرو)

ریل MF چین از جمله برندهای معروف موجود در بازار است که دارای کیفیتی بالا و قیمتی بسیار مطلوب می‌باشد. از مزایای ریل این برند می‌توان به کارایی بالا و سرعت در شاقول شدن اشاره کرد. به علت مزایای زیاد این برند از جمله قیمت مناسب آن، در کشور بسیار محبوب و پرفروش می‌باشد و در بسیاری از پروژه‌های انبوه‌سازی مورد استفاده قرار می‌گیرد.

ریل مونته فرو چین بر اساس استاندارد بین المللی ISO 7465 صنعت آسانسور طراحی شده است. این ریل دارای استحکام و مقاومت بالایی در هنگام حمل و نقل و جابه‌جایی می‌باشد.

کلام آخر

همانطور که گفتیم ریل آسانسور یکی از مهم‌ترین قطعات آسانسور است و وظایف زیادی بر عهده دارد. در صورت خرید ریلی بی کیفیت نه تنها ممکن است لرزش کابین را تجربه کنید بلکه جان کاربران را نیز به خطر می‌اندازید. بنابراین در انتخاب و خرید ریل آسانسور می‌بایست دقت کنید. برای خرید بهترین و باکیفیت‌ترین ریل‌های آسانسور از شرکت داتیس آرمان فراز کافی است با شماره 26375374-021 تماس بگیرید و از خدمات مشاوره رایگان متخصصان ما بهره ببرید.
